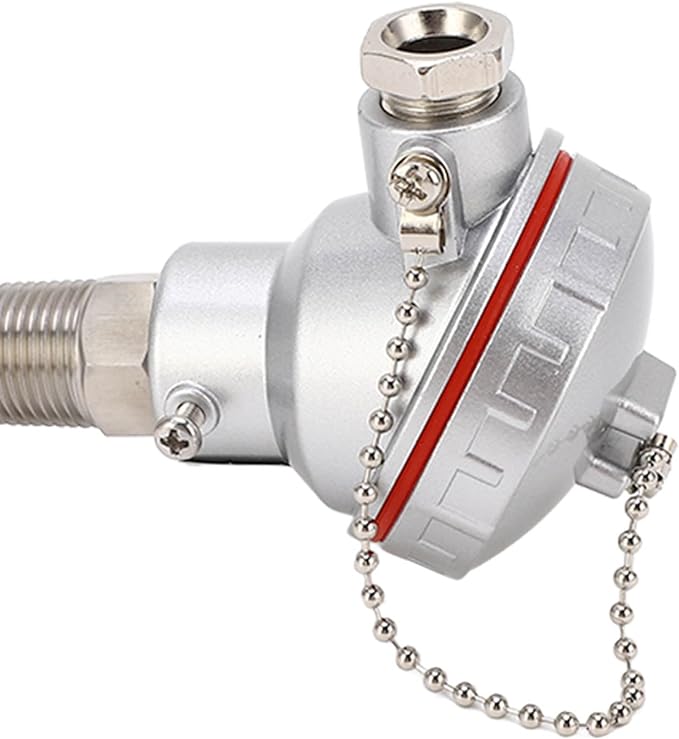

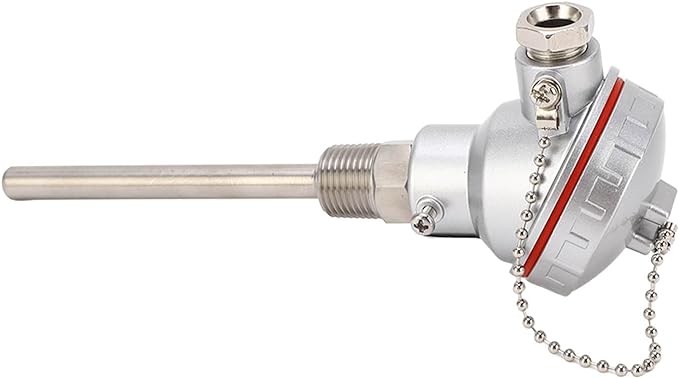

Rezistans temometreler  yaygın kullanım adıyla PT100 ler  -200°C’den…+450°C’ye kadar çeşitli proseslerde yaygın olarak kullanılır. Düşük sıcaklıklarda termokuplla göre daha doğru değer verirler. 500°C’ye kadar standart üretimler, 500-850°C’ye kadar olan isteklerde özel tipler kullanılır.
Rezistans termometreler genelde makinalar, tanklar, borular, gaz ve sıvı ortamlar, yüzey ölçümleri gibi proseslerde kullanılır.

Rezistans termometre elemanı olan Pt-100 ve Ni-100 IEC751 standartlarına uygun direnç değerleri verir.

Dirençli Termometre Baglantısı

Bir dirençli termometrede elektriksel direnç sıcaklıga göre degiçir. Bir çıkış sinyalinin degerlendirilmesi için termometre boyunca sabit akım geçer ve voltaj düşüşü ölçülür. Bu voltaj düşüşü için Ohm kanunu geçerlidir:

V = R × I

Ölçüm akımı sensörün ısınmasını önlemek amacıyla olabildigince küçük olmalıdır. Bu 1mA ölçüm akımının herhangi bir kayda deger hataya neden olmayacagı varsayılır. Bu akım 0°C de Pt100 de 0.1V gerilim düşümüne neden olur.

Baglantı devresinin üç farklı tipi bu amaçla kullanılmıştır:

2-telli devre

Termometre ve degerlendirme elektroniği arasındaki baglantı 2 li kablo ile saglanır. Bu kabloda uzunluguna göre elektriksel dirence sahiptir. Bu yüzden sisteme pt100 ve kablunun direnci etkir ve sonuç sistematik olarak daha yüksek sıcaklık gösterimi olur. Uzun mesafeler için iletken direnci birkaç ohm a kadar olabilir ve ölçülen degerde fark edilir bir degişim oluşturabilir. Bu hatayı önlemek amacıyla direnç elektriksel olarak kompanze edilir.

Enstrüman bir iletkenlik direnci etkisine sebep olmaya müsaittir

Ölçüm kablosunda sıcaklıgın etkisinden dolayı ve çok fazla için kapsanmasından dolayı 2 telli devre gittikçe daha seyrek kullanılmaya başlar.

3-telli devre

iIetken direncinin etkisi ve bunların sıcaklık ile dalgalanması 3 telli devrede minimum a düşmüştür. Bu devrede ilave bir iletken dirençli termometre üzerindeki kontaga getirilmiştir. Bu iki ölçüm devresi ile sonuçlanır, bir tanesi referans olarak kullanılmıçtır.

2 telli devre iletken direncinin sıcaklık baglılıgı kompanzasyonu mümkün kılmaktadır. Ancak üç çekirdegin de aynı özelliklere sahip olması ve aynı sıcaklıkta olması gereklidir. Çogu durumda yeterli derecede dogruluk için yeterlidir, bu yüzden bugünlerde 3 telli devre en sık kullanılan hale gelmiştir. Iletken kompanzasyonu gerekli degildir.

4-telli devre

Dirençli termometreler için optimum baglantı biçimi 4 telli devredir. Ölçüm iletken direncine veya sıcaklıktan dolayı bunların degişimine baglı degildir. Hiçbir iletken kompanzasyonu gerekli degildir.
